現在很多地區都開始使用無線水表進行計量管控了，無線水表中又分很多種產品，比如NB水表，LORA水表和超聲波水表，今天小編就來介紹下這款產品的技術參數以及安裝使用要求。

目前，超聲波水表用于封閉管道飲用水計量，產品均采用渡越時間法原理進行工作，具體計算上則以速度差法或時間差法為主，下圖是單聲道超聲波水表換能器“對射”與“反射”安裝時的測量原理圖，式(1)~(4)是“速度差法”和“時間差法”計算公式。

超聲波水表技術參數 ：

(1)示值誤差(ISO 4064:2014)：測量結果重復性：在Q1、Q2、Q3三個流量點，每個流量點重復測量三次，測量的標準偏差不超過最大允許誤差(絕對值?)的三分之一(此處絕對值待商榷);

(2)測量結果再現性(改變時間條件)：在完全相同的安裝條件下對同一臺流量計進行試驗，根據至少間隔一周的兩次校準的差異確定再現性;

(3)零流量檢查：零流量偏移產生的不確定度，制造商規定為1mm/s(如D-FLOW計時芯片的零流量穩定度規定為優于±0.5mm/s，實測約為±0.5mm/s);

(4)分布校正要求：層流、湍流、過渡流分別校正。

超聲波水表安裝使用要求：

(1)超聲波水表規格選用應以管道實際流量等于或略小于超聲波水表常用流量為依據,不應單純以管道口徑確定超聲波水表口徑;

(2)安裝時表殼上箭頭方向與水流方向相同;

(3)安裝完畢后，應在超聲波水表表體與連接螺母之間、測溫球閥和溫度傳感器之間打鉛封;

(4)超聲波水表的所有部件(流量計部件、溫度傳感器部件和計算器部件)安裝位置應避免曝曬﹑水淹﹑冰凍﹑化學污染，并方便拆裝和抄表;

(5)用戶可參考安裝示意圖;

(6)在供水系統施工時，應先安裝一根直管段代替超聲波水表進行管道清洗或安裝前應徹底清洗系統管路，清除支管內的麻絲、砂石等雜物，以免造成流量計故障;使用時應在根據水質情況經常(建議每個年清理一次)清除過濾器中的雜物。建議表前應留10DN 、表后應留5DN的直管段(DN為超聲波水表的公稱直徑);

(7)超聲波水表運行時間達到8年(2個檢定周期)或顯示屏顯示電池報警符號，即應由專門技術人員更換電池，以免影響超聲波水表的正常工作。

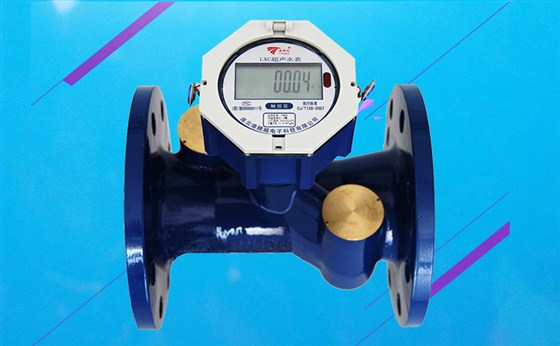

超聲波水表是通過檢測超聲波聲束在水中順流逆流傳播時因速度發生變化而產生的時差，分析處理得出水的流速從而進一步積算出水的流量的一種新式水表。具有的小流量檢測能力，能解決眾多傳統水表的問題，更加適合水費梯度收費，更加適合水資源的節約和合理利用，具有廣闊的市場和使用前景。
